LAMILUX Rauchlift Lichtband S​
Die Lösung für Industrie-, Lager- oder Sporthallen

Rauchlift Lichtband S​

Vorbeugender Brandschutz


Rauch- und Wärmeabzugsgeräte (RWG) sind wesentliche Bestandteile von Brandschutzkonzepten. In den Maßgaben zum "vorbeugenden Brandschutz" sind diese lebensrettenden und sachwertschützenden Anlagen zwingend vorgeschrieben. Maßgeschneidert auf Ihr Projekt realisieren wir die komplette Bandbreite:
Nur Auf, Auf-Zu, Pneumatik, 24V, 230V; geprüft nach EN 12101-2, Bemessung und Dimensionierung der RWA nach DIN 18232-2, LBO sowie Industriebaurichtlinie – für Lichtkuppeln, Dunkelklappen, Einzelklappen, Lichtbänder, Glasdachkonstruktionen, Treppenhäuser, Liftschachtentrauchung und Wandverglasung.

Die Produktbeschreibung

Lichtband Satteldachform RWG


Die technischen Details

Lichtband Satteldachform RWG

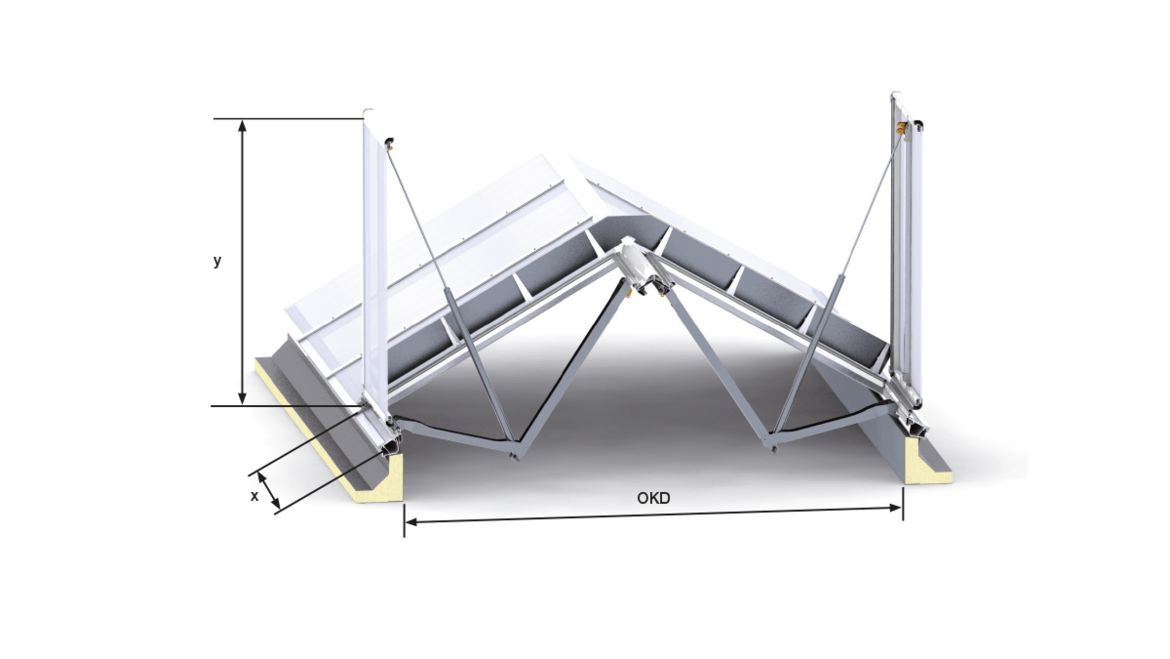

Größen und Werte

Lichtband Satteldachform RWG


Rauchlift Lichtband SE30 Einzelklappe(30° Neigung der Verglasungsflächen)

Typ

OKD-Maß
Maß xMaß yÖffnungsfläche Ageo aerodynamisch wirksame Öffnungsfläche
100100530,53 m²0,32 m²
100*120530,63 m²0,38 m²
150100820,82 m²0,49 m²
150*120820,97 m²0,58 m²
2001001111,11 m²0,64 m²
200*1201111,31 m²0,76 m²
2501001401,40 m²0,80 m²
250*1201401,65 m²0,92 m²
3001001691,69 m²0,95 m²
300*1201691,99 m²1,09 m²

*Nur in Verbindung mit Verglasung Typ PC 32-5 fach

Rauchlift Lichtband S​E45 Einzelklappe(45° Neigung der Verglasungsflächen)

Typ

OKD-Maß
Maß xMaß yÖffnungsfläche Ageo aerodynamisch wirksame Öffnungsfläche
80100530,53 m²0,33 m²
80*120530,63 m²0,38 m²
120100820,82 m²0,51 m²
120*120820,97 m²0,58 m²
1601001111,11 m²0,67 m²
160*1201111,31 m²0,77 m²
2001001401,40 m²0,80 m²
200*1201401,65 m²0,94 m²
2401001691,69 m²0,96 m²
240*1201691,99 m²1,12 m²

*Nur in Verbindung mit Verglasung Typ PC 32-5 fach

Rauchlift Lichtband S​D30 Doppelklappe (30° Neigung der Verglasungsflächen)

Typ

OKD-Maß
Maß xMaß yÖffnungsfläche Ageo aerodynamisch wirksame Öffnungsfläche
10010053  1,02 m²0,64 m²
100*12053  1,20 m²0,75 m²
10020053  2,09 m²1,27 m²
100 TS**42053  4,24 m²2,42 m²
15010082  1,52 m²0,96 m²
150*12085  1,79 m²1,11 m²
15020082  3,12 m²1,90 m²
150 TS**42082  6,32 m²3,48 m²
200100111  2,02 m²1,25 m²
200*120111  2,38 m²1,48 m²
200200111  4,14 m²2,57 m²
200 TS**420111  8,40 m²4,96 m²
250100140  2,52 m²1,54 m²
250*120140  2,97 m²1,84 m²
250200140  5,17 m²3,21 m²
250 TS**420140  10,48 m²6,50 m²
300100169  3,02 m²1,84 m²
300*120169  3,56 m²2,21 m²
300210169  6,21 m²3,85 m²
300*240169  7,31 m²4,53 m²

* Nur in Verbindung mit Verglasung Typ PC 32-5 fach

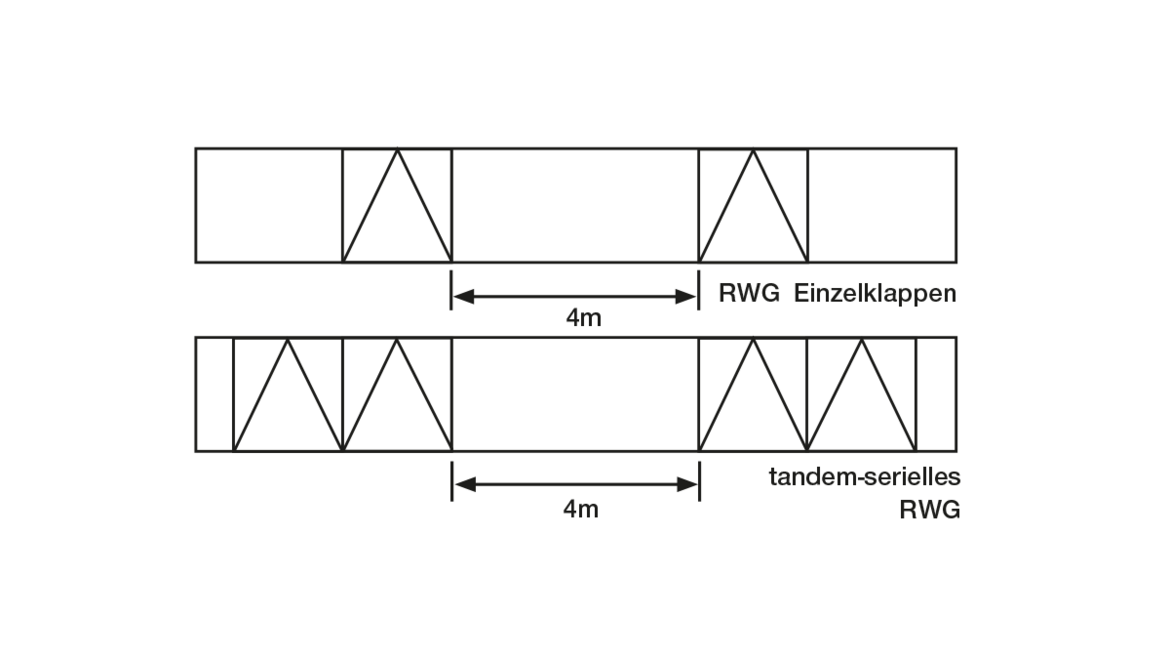

** tandem-serielles RWG

Rauchlift Lichtband S​D45 Doppelklappe (45° Neigung der Verglasungsflächen)

Typ

OKD-Maß
Maß xMaß yÖffnungsfläche Ageo aerodynamisch wirksame Öffnungsfläche
12010082  1,22 m²0,94 m²
120*12082  1,43 m²1,09 m²
12020082  2,49 m²1,84 m²
120 TS**42082  5,05 m²3,54 m²
160100111  1,63 m²1,25 m²
160*120111  1,92 m²1,46 m²
160200111  3,33 m²2,47 m²
160 TS**420111  6,76 m²4,39 m²
200100140  2,04 m²1,51 m²
200*120140  2,40 m²1,68 m²
200200140  4,17 m²2,71 m²
200 TS**420140  8,47 m²5,08 m²
240100169  2,45 m²1,71 m²
240*120169  2,89 m²1,90 m²
240210169  5,03 m²3,02 m²
240*240169  5,92 m²3,49 m²

* Nur in Verbindung mit Verglasung Typ PC 32-5 fach
** tandem-serielles RWG

Rauchlift Lichtband S​E-SHED60 Einzelklappe (Auf der 60° Nordlicht-Seite)

Typ

OKD-Maß
Maß xMaß yÖffnungsfläche Ageo aerodynamisch wirksame Öffnungsfläche
110100530,53 m²0,32 m²
110*120530,63 m²0,37 m²
170100820,82 m²0,49 m²
170*120820,97 m²0,57 m²
2301001111,11 m²0,65 m²
230*1201111,31 m²0,76 m²
2901001401,40 m²0,81 m²
290*1201401,65 m²0,94 m²
3501001691,69 m²0,96 m²
350*1201691,99 m²1,12 m²

*Nur in Verbindung mit Verglasung Typ PC 32-5 fach
