Rauchlift Flachdach Fenster FE
Sicherheit und Komfort für Wohn- und Arbeitsräume
Die Produktbeschreibung
Rauchlift Flachdach Fenster FE
Individuelle Belichtungs- und Rauchabzugselemente auch in größeren Abmessungen – mit dem Rauchlift Flachdach Fenster FE ergeben sich neue architektonische Möglichkeiten für den hochwertigen Wohn- und Verwaltungsbau. Exzellente Wärme- und Schallschutzwerte zeichnen dieses nach EN 12101-2 geprüfte RWG genauso aus wie die individuell wählbare RAL-Farbe.
Ihre Vorteile auf einen Blick

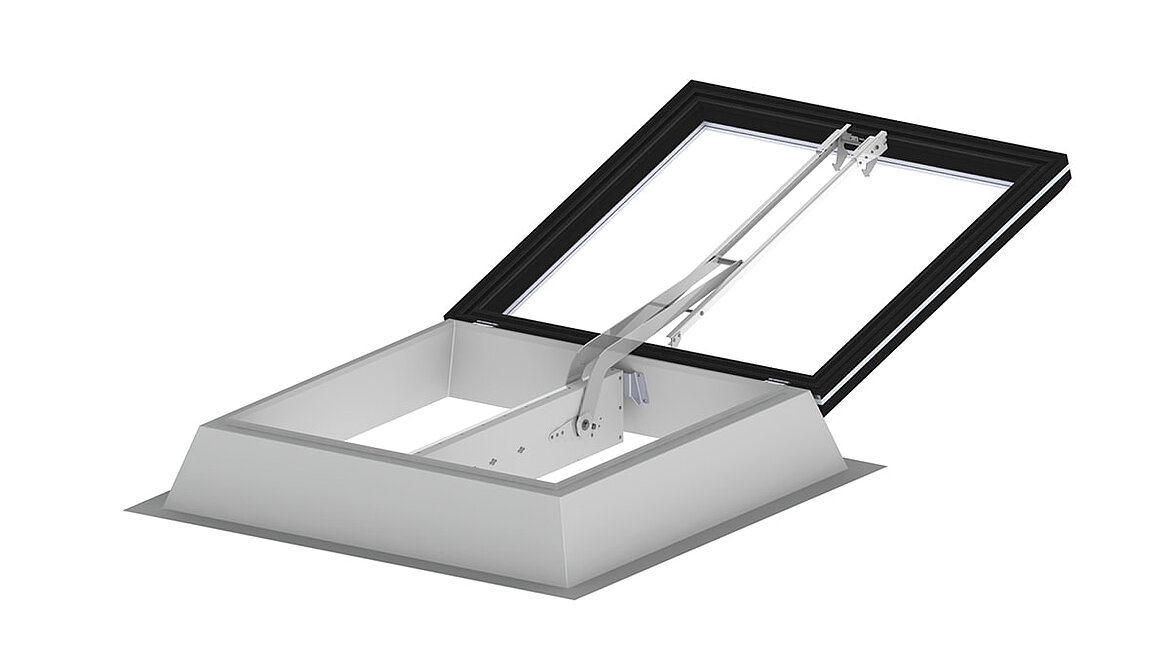

- Schnelle Öffnung (165°) in unter 60 Sekunden
- Erhältlich in den Varianten 0° und 3° geneigt
- Problemloses Schließen nach Fehlauslösung / wartungsfreundlich
- Verglasungsvielfalt: 2fach- oder 3fach Wärmeschutzverglasung (Ug bis 0,6 W/(m²K); matthelle Folie oder Sonnenschutzglas möglich

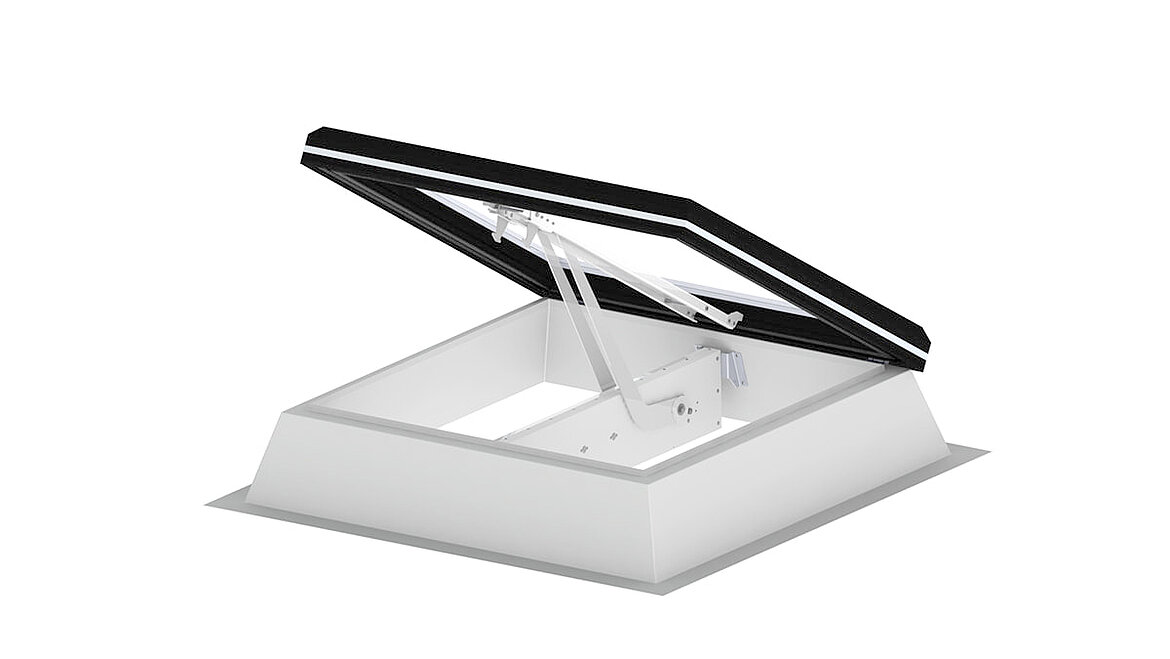

- Mehrstufige Lüftung serienmäßig
- Permanent durchsturzsicher
- Harte Bedachung
- Auf/Zu serienmäßig
- 24 V / 48 V
- Lieferbar bis Größe 150 /300
- Einfachste Montage: komplett werkseitig vormontiert
- Vollflächig wärmegedämmter GFK-Aufsatzkranz mit U-Wert < 0,9 W/(m²K)
- Komfortable Fernbedienung erhältlich (optional)
Prüfwerte nach EN 12101-2
Größen und Werte
Rauchlift Flachdach Fenster FE
| Aa-Werte (m²) Schrägaufsatzkranz | Aa-Werte (m²) Steilaufsatzkranz mit Spoiler | |||
|---|---|---|---|---|
Bestellmaß (cm) | Aa-Wert (m²) [24V] [48V] - solo | Aa-Wert (m²) [24V] [48V] - tandem | Aa-Wert (m²) [24V] [48V] - solo | Aa-Wert (m²) [24V] [48V] - tandem |
| 100/100 | 0,60 | - | - | - |
| 100/150 | 0,90 | - | 1,08 | - |
| 100/200 | 1,24 | 1,20 | - | - |
| 100/240 | - | 1,44 | - | - |
| 100/250 | - | 1,53 | - | - |
| 100/300 | - | 1,83 | - | - |
| 120/120 | 0,88 | - | 1,02 | - |
| 120/150 | 1,12 | - | - | - |
| 120/180 | 1,36 | 1,30 | - | - |
| 120/240 | - | 1,79 | - | - |
| 120/250 | - | 1,86 | - | - |
| 120/300 | - | 2,23 | - | - |
| 125/125 | 0,97 | - | - | - |
| 125/250 | - | 1,94 | - | - |
| 140/140 | 1,22 | 1,18 | - | - |
| 150/150 | 1,42 | 1,35 | 1,62 | 1,58 |
| 150/180 | - | 1,65 | - | - |
| 150/200 | - | 1,86 | - | - |
| 150/210 | - | 1,98 | - | - |
| 150/240 | - | 2,27 | - | - |
| 150/250 | - | 2,36 | - | - |
| 150/300 | - | 2,84 | - | - |
Die technischen Details
Rauchlift Flachdach Fenster FE
Energieeffizienz
Konstruktionsdetails

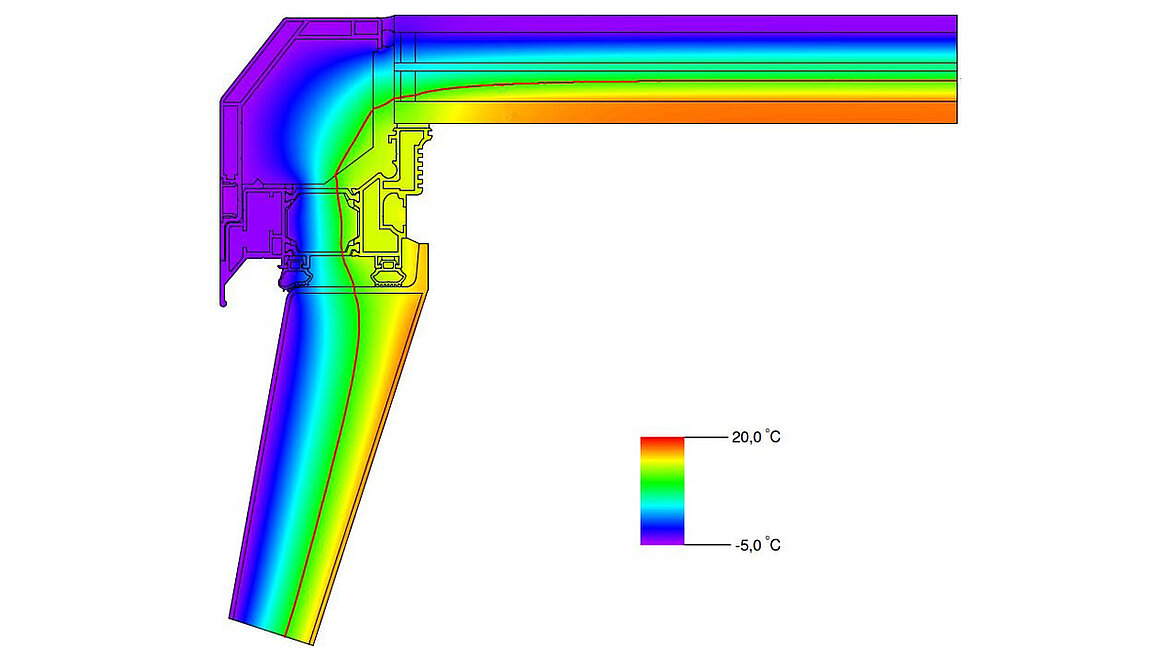

Thermoaktives Design
Unterhalb der Auflage der Verglasung nutzt eine patentierte Strukturrippung die Wärmeenergie der Raumluft. Dadurch erhöht sich die Oberflächentemperatur des Aluminiumrahmens.
Der Effekt: ein knickfreier Isothermenverlauf und damit eine minimierte Kondensatgefahr.

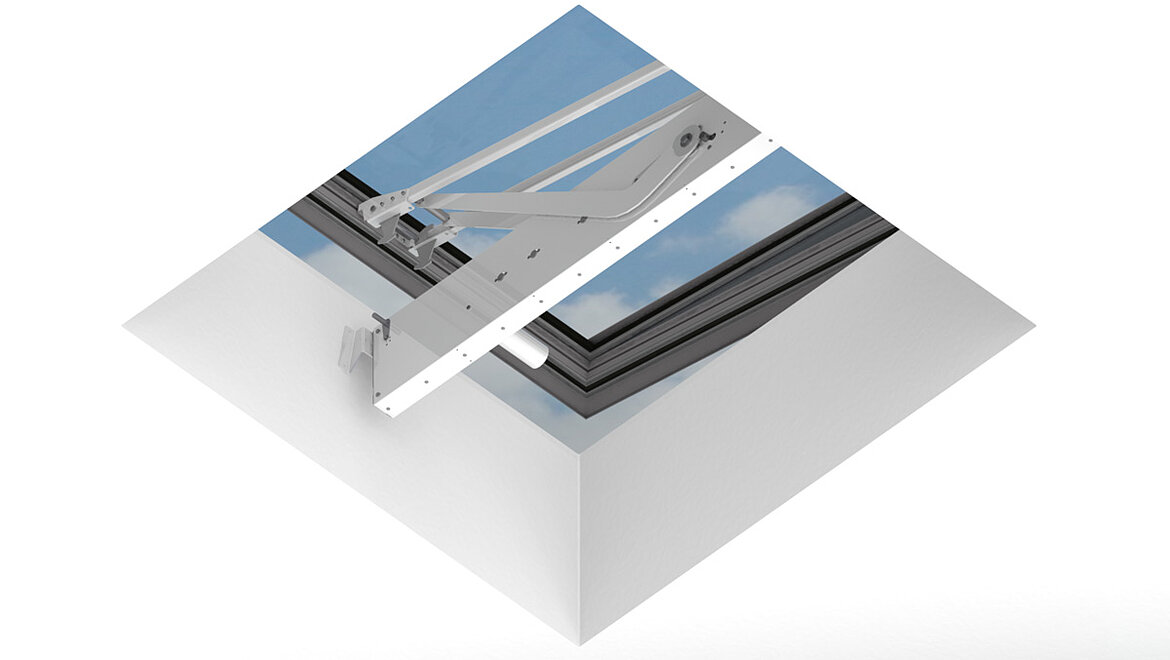

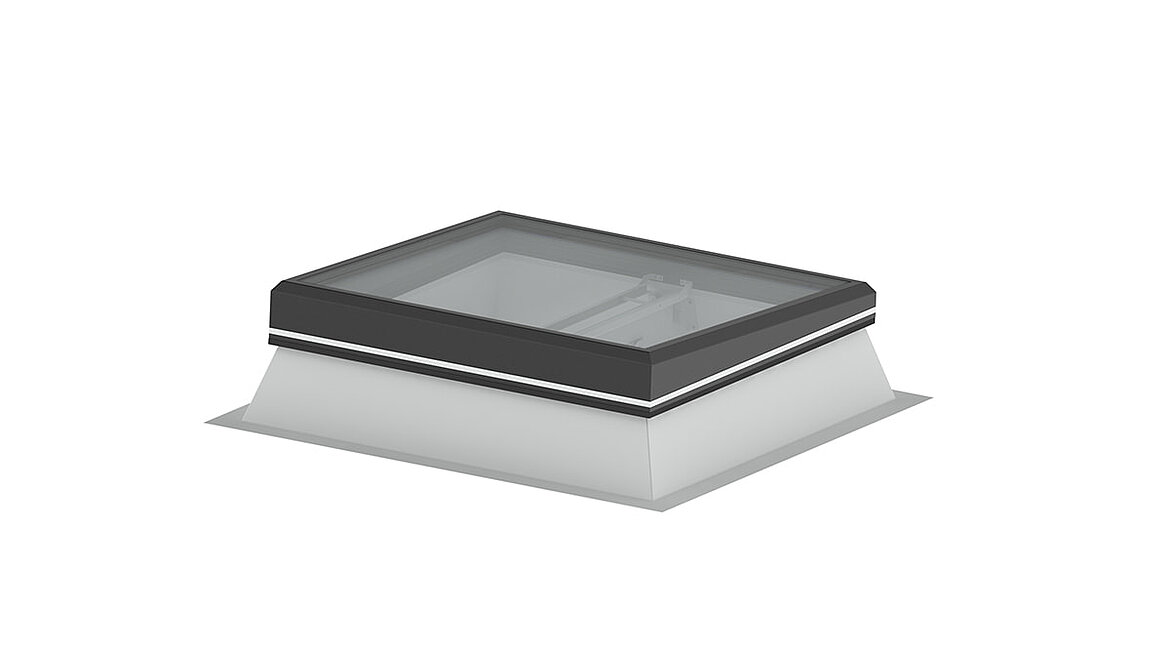

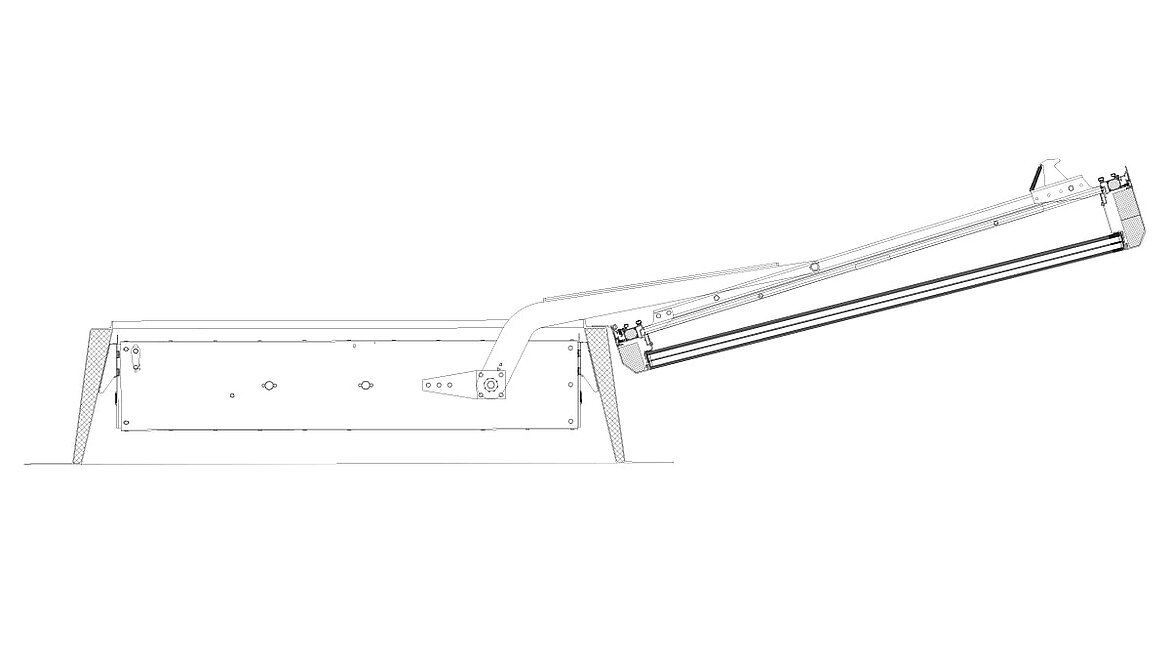

Flachdach Fenster FE 3°
Zur besseren Selbstreinigung wird auf Wunsch ein Einfassrahmenprofil mit integrierter 3°-Neigung geliefert. So reduziert sich der Reinigungsaufwand.
GFK-Aufsatzkranz
Stabilität und Wärmedämmung in vielen Varianten
Der Aufsatzkranz bildet den Sockel für die Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Baukörper. Die von LAMILUX aus faserverstärktem Kunststoff gefertigten Aufsatzkränze sind FCKW-frei, komplett weiß durchpigmentiert und mit Hartschaum aus Polyurethan wärmegedämmt. Sie verfügen über eine wetterfeste Versiegelung und gelten als nicht brennend abtropfend. LAMILUX-Aufsatzkränze haben einen geschlossenen Kastenquerschnitt – das macht sie sehr stabil und verwindungssteif. Unterschiedliche Metalleinlagen können direkt einlaminiert werden. Ein sicherer Anschluss von Beschlägen ist gewährleistet.
LAMILUX-Aufsatzkränze können in äußerst vielen Varianten bezüglich ihrer Höhe und Neigungswinkel produziert werden. Darüber hinaus bieten sie viele Möglichkeiten individuell zu realisierender Dachanschlüsse. Beispiel: wärmegedämmter Fußflansch – auf Wunsch auch mit variablen Dämmstärken.
DIN 18234 – Verhinderung der Brandweiterleitung auf dem Flachdach
Der Aufsatzkranz aus GFK sowie das Alu-Einfassrahmenprofil machen weitere Sicherungsmaßnahmen auf dem Flachdach überflüssig. Oberflächenschutz in Form von Kiesschüttungen ist nicht nötig.
