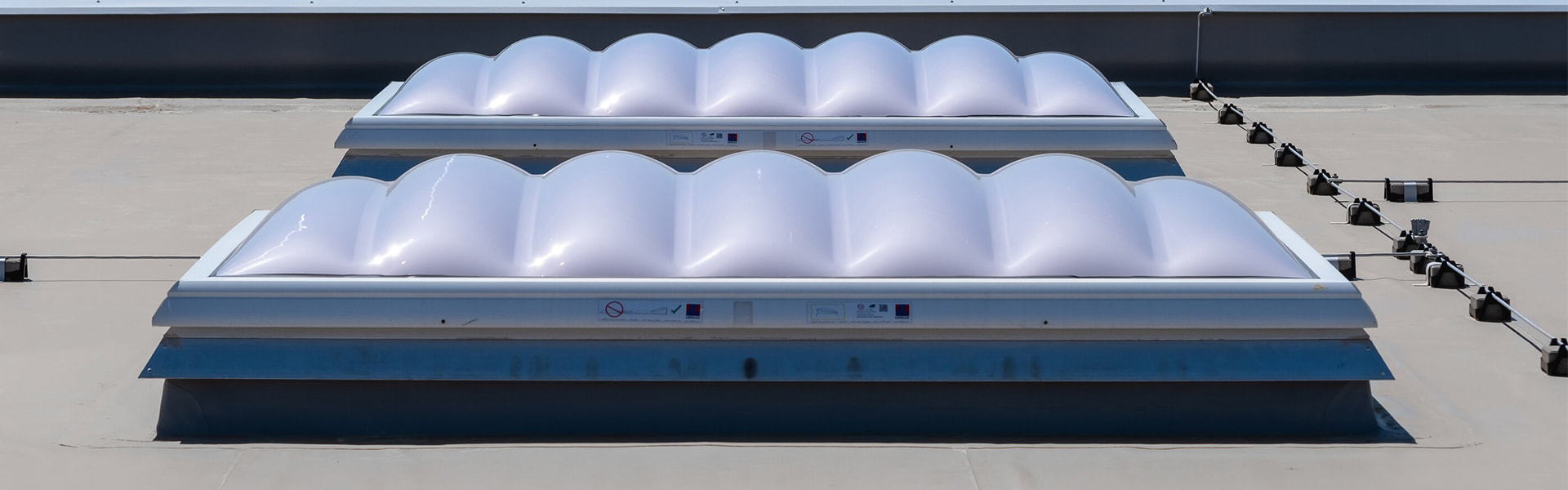

5 Fakten, die eine gute Lichtkuppel ausmachen

Ob Sicherheit, Energie­einsparung oder Gesundheit, die Aufgaben einer Licht­kuppel sind vielseitig. Damit die Lichtkuppel für alle Gebäude­arten, Anwendungsbereiche oder Wetter­verhältnisse gewappnet ist, muss sie einigen Anforderungen entsprechen. Es sind vor allem die 5 Faktoren Flexibilität, Qualität, Energie­effizienz, Anwendungs­freundlichkeit und Service, die eine gute Lichtkuppel ausmachen. Wir erklären Ihnen die Must-haves einer Licht­kuppel im Detail.

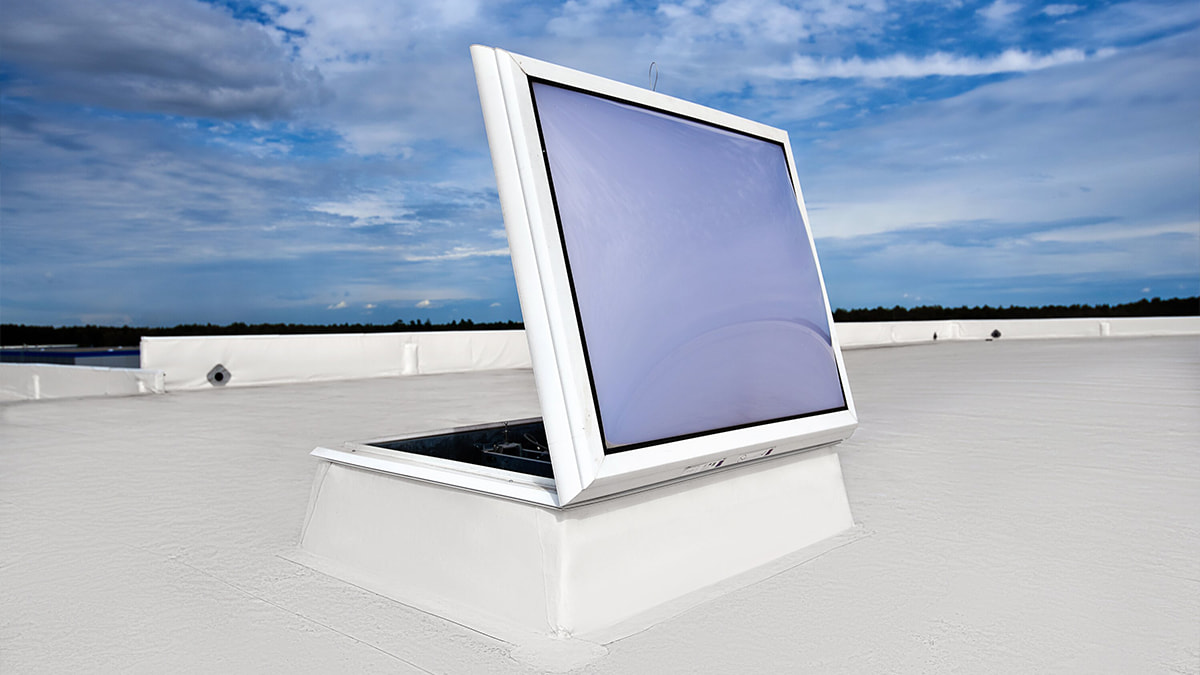

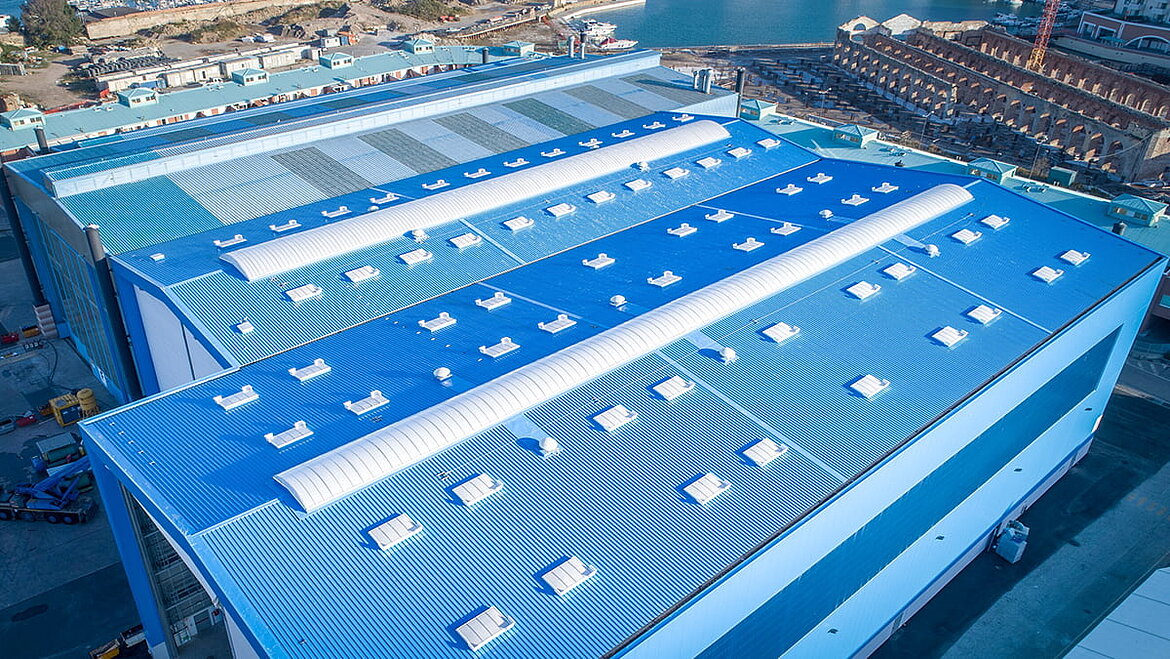

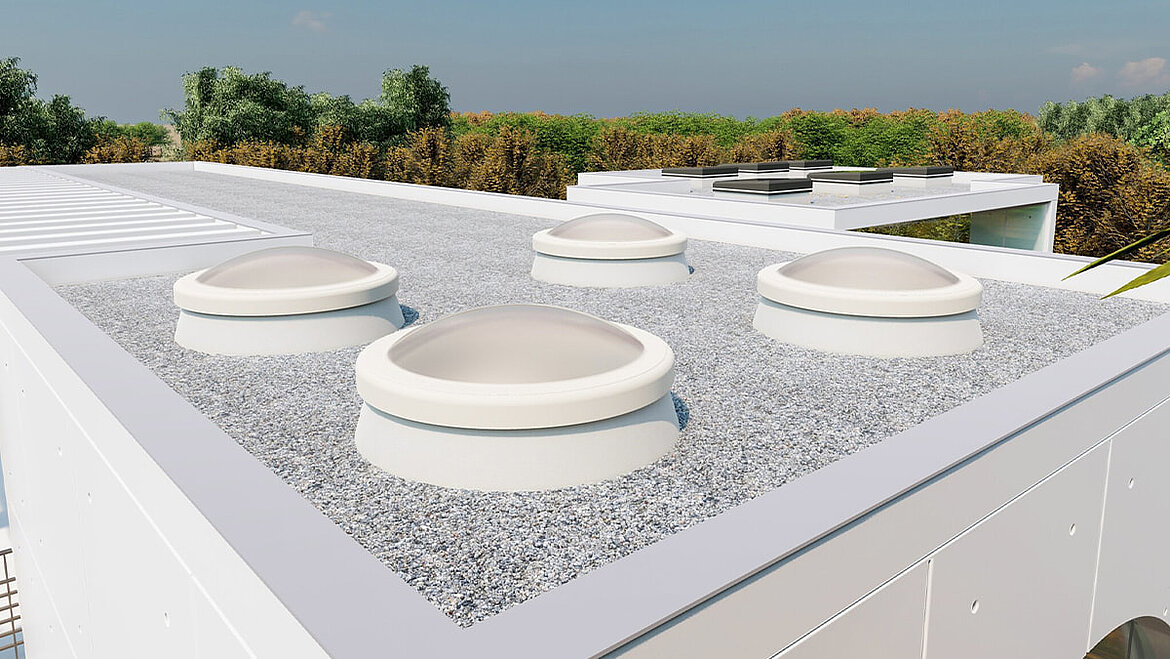

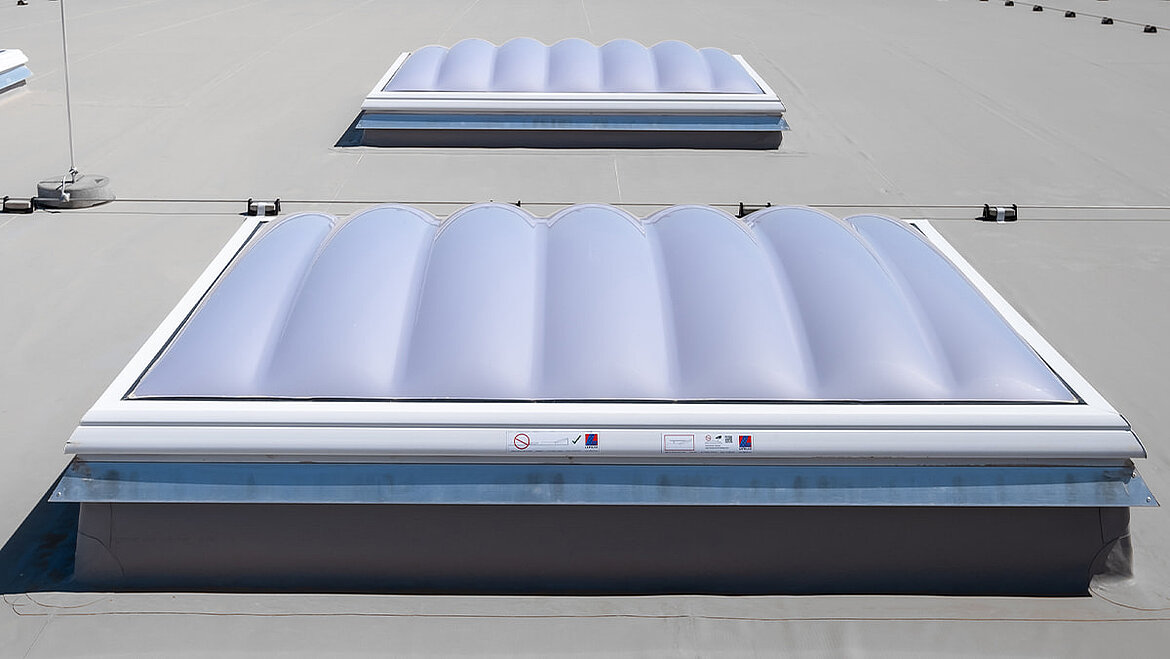

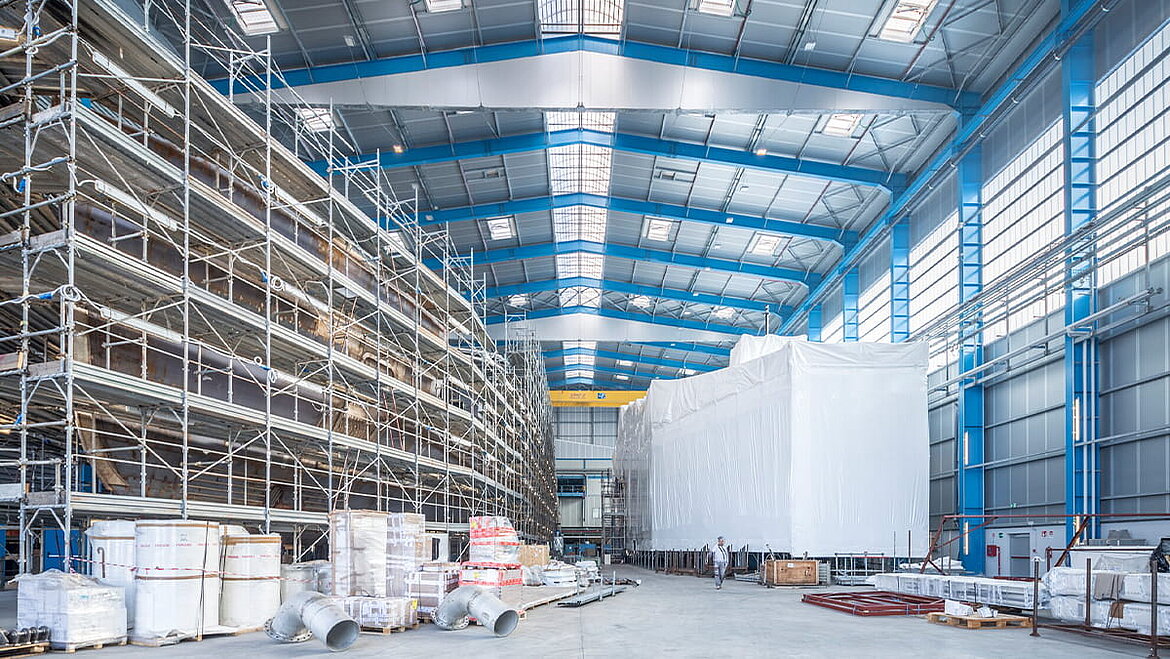

Flexibilität steht bei einem Oberlicht vor allem für passgenaue Lösungen in allen Bauanwendungen. Egal, ob Neubau, Sanierung, Industriehalle, Einkaufszentrum oder Bildungseinrichtung: Jedes Gebäude und jedes Bauprojekt hat individuelle Bedürfnisse, die erfüllt werden müssen. An diese Bedürfnisse sollte sich eine Lichtkuppel anschmiegen, um das optimale Ergebnis auf dem Dach zu erzeugen. Die Auswahl aus verschiedenen Ausführungen, aus unterschiedlichen Aufsatzkränzen sowie ein großes Angebot an Zubehör ermöglichen Architekten und Dachdeckern die Lichtkuppel individuell zusammenzustellen.

Vielfältige Verglasungskombinationen

Eine gute Licht­kuppel sollte zusätzlich vielfältige Verglasungs­kombinationen bieten. Dabei wird nach der Anzahl der einzelnen Lichtkuppel­schalen unterschieden: in zweischalige, dreischalige und vierschalige Licht­kuppeln. Mit den steigenden Ansprüchen an eine moderne und energiesparende Bau­weise stellt heutzutage die dreischalige Licht­kuppel den Regelfall dar. Mit einem U-Wert nach DIN EN 1873 von mindestens 2,5 W/m²K kann sie in fast allen Situationen eingebaut werden. Bei erhöhten An­forderungen an den Wärme­schutz kommen vierschalige Licht­kuppeln zum Einsatz. Die U-Werte reichen dann bis zu 1,5 W/m²K hinab. Was genau der U-Wert aussagt, können Sie in unserem Artikel “Der U-Wert – leicht erklärt” nachlesen. Grob zusammen­gefasst könnte man aber sagen: Je geringer der U-Wert der Licht­kuppel, desto besser.

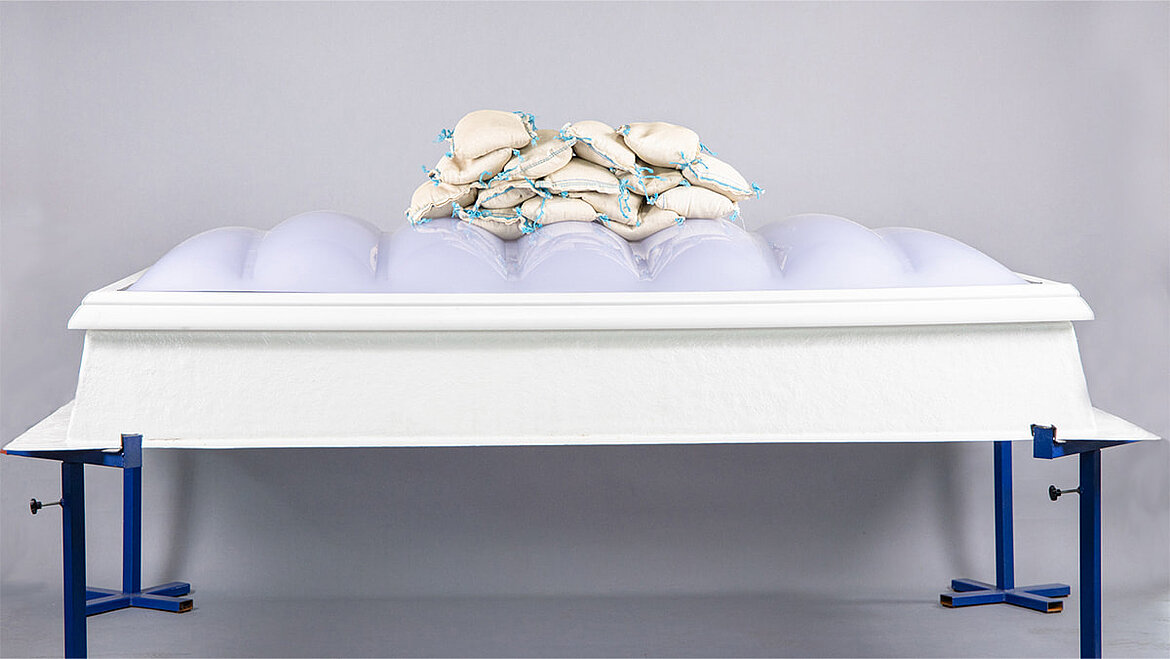

Spezialisten wie LAMILUX bieten auch Licht­kuppeln mit Mehrkammer-Verglasung, als Echtglas-Ver­glasung oder Sonder­verglasungen aus glasfaser­verstärktem Kunststoff an. Die Lichtkuppeln aus GFK bieten besondere Sicher­heit. Denn die Oberlichter mit Kunststoff­verglasung gelten als normal­entflammbar und nicht brennend abtropfend. Für besonderen Brand­schutz gibt es Schalen aus GFK, die nach EN 13501-5 widerstands­fähig gegen Flugfeuer und strahlende Wärme sind oder schwer entflammbare und nicht abtropfende Schalen, die bei speziellen Anforderungen dem Brand­schutz dienen.

Zubehör einer Lichtkuppel

Eine große Zubehör­auswahl für Lichtkuppeln rundet das Flexibilitäts-Paket ab. Ob Dach­ausstieg, Einbruchschutz­gitter, Wind- und Regenfühlerset, steuerbares Sonnen­schutzsystem oder Insektenschutzgitter: Damit eine Licht­kuppel den Anforderungen des Bau­projekts gerecht werden kann, sollten Architekten, Planer sowie Dach­decker aus einem großen Sortiment an Zu­behör wählen können, so wie es LAMILUX als Hersteller von Tageslicht­systemen bietet.

Ein weiterer wichtiger Faktor für eine gute Licht­kuppel ist die Qualität, besonders bei den Materialien der Bau­teile. Das Oberlicht besteht aus Verglasung Einfass­rahmen und Aufsatz­kranz. Dabei bestehen die Aufsatz­kränze entweder aus Stahl, Aluminium, glasfaser­verstärktem Kunststoff (GFK) oder PVC. Die Licht­kuppeln an sich werden mit einem Einfass­rahmen aus PVC in Kombination mit einem innen­liegenden Stahlrohr geliefert. Der Einfassrahmen sollte Stabilität gewähr­leisten, die Verglasung durch gute Wärme­dämmung schützen und zusätzlich die Industrie­norm DIN 18234 für großflächige Dächer erfüllen.

Der Experte für Tages­lichtsysteme und Vertriebsleiter bei LAMILUX, David Plaetrich, beschreibt die einzigartige Qualität des Herstellers wie folgt:

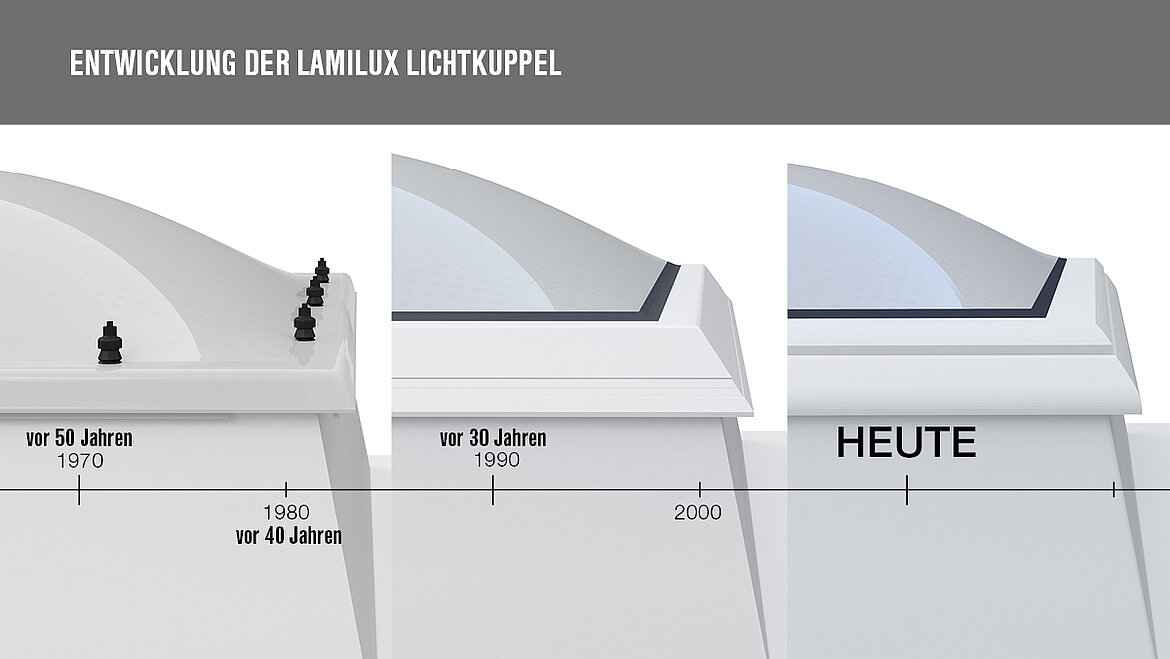

“Man mag bei der Licht­kuppel ja schon fast von der Mutter aller Ober­lichter sprechen. Seit über 70 Jahren planen, fertigen und montieren wir dieses Tages­lichtsystem und wurden seitdem stetig besser – in jedem Prozess­schritt, der Qualität und der Leistungs­fähigkeit. Heute deckt eine Licht­kuppel viel mehr ab als den Tageslicht­gewinn. Sie ist ein echtes Energie- und Sicherheits­system.”

Die Qualität einer Licht­kuppel hängt auch maßgeblich von der Energie­effizienz ab. Dank eines mehrstufigen Dichtungs­systems und der bis mehrschaligen Kunststoff­verglasung ist aus der Lichtkuppel heute auch ein wahres Energie­wunder geworden. Die mehrstufigen Dichtungs­systeme sorgen für kompakte System­dichtheit und hervorragende Wärme­dämmung. Zu der hohen Wärmedämmung und Energie­effizienz der Lichtkuppeln tragen auch verwindungsfreie Einfass­rahmen, wärmegedämmte Aufsatzkränze aus glasfaser­verstärkten Kunststoff sowie optimierte Isothermen­verläufe bei. Aber was genau ist der Isothermen­verlauf?

Der Isothermenverlauf zeigt grafisch die Temperatur­verteilung innerhalb eines Bauteils oder im Übergang verschiedener Bau­teile zueinander. Isothermen sind Linien, welche alle Punkte gleicher Temperatur innerhalb von Bauteilen miteinander verbinden und somit die berechnete Temperatur­verteilung innerhalb von Bauteilen miteinander darstellen. Bei der Auswertung ist besonders der Isothermen­verlauf der 10°-Kurve wichtig. Denn liegt die 10°-Isotherme bei einem Fenster­anschluss im Bauteil, ist kein Tauwasserausfall zu erwarten. Bei Lichtkuppeln ohne Einfass­rahmen ist der Verlauf der 10°-Isotherme sehr ungünstig und das Kondensat­risiko sehr hoch.

Optimierte Isothermen­verläufe stehen unter anderem im Mittelpunkt bei LAMILUX Licht­kuppeln. Die kompakte Systemdichheit der Ober­lichter sparen nicht nur Heizkosten ein, sondern minimieren auch das Kondensat­risiko. Zusätzlich sticht die LAMILUX Lichtkuppel unter herkömmlichen Licht­kuppeln hervor, da sie sogar nach den Green Building Zertifizierungs­systemen LEED, BREEAM und DGNB für den Einsatz in nachhaltigen Gebäuden bewertet wurde. Außerdem zeichnet sie sich durch eine gute Ökobilanz und umfassender Umwelt­produktdeklaration nach DIN EN ISO 14025 und DIN EN 15804 aus.

Dabei spielt der Aufsatz­kranz einer Lichtkuppel eine große Rolle. Denn er ist ein wesentlicher Bestand­teil des gesamten Lichtkuppel­systems und aufgrund seiner Stabilität und seiner wärme­dämmenden Eigenschaften bildet er den Sockel für die Lichtkuppel-Konstruktion. Er sorgt für den thermisch idealen Anschluss an den Bau­körper. Dabei hilft es vor allem, wenn Dach­anschlüsse individuell zu realisieren sind. Dafür bietet der Her­steller für Tageslicht­systeme viele Möglichkeiten:

1. Wärmegedämmter Fuß­flansch: Der wärme­gedämmte Fußflansch aus glas­faserverstärktem Kunst­stoff kann individuell an die Höhe der Dach­dämmung angepasst werden. Durch die Möglichkeit Bitumen­dachbahnen direkt am Fußflansch systemgerecht an­zuschließen, entfällt ein aufwendiges Hochführen der Dachbahn am Auf­satzkranz.  Optional gibt es diese Anschluss­fähigkeit auch für PVC-Dachbahnen, dank der Integration einer PVC-Anschlussschiene direkt im Fußflansch.

2. Hart-PVC-Anschluss­schiene: Die Hart-PVC-Anschlussschiene ist werkseitig umlaufend im Fuß­flansch einlaminiert und in den Ecken dicht verschweißt. Vorteil hierbei: PVC-Dach­bahnen können direkt mit der PVC-Anschlussschiene am Fußflansch ver­schweißt werden. Auf diese Weise wird eine stoffschlüssige, rundum dichte Verbindung mit dem Aufsatzkranz gewährleistet.

3. Abgekanteter Fuß­flansch: Für einen Bau­anschluss auf Profildächern bietet LAMILUX in seinem Sortiment den GFK-Aufsatz­kranz mit einem zweiseitig abgekanteten Fuß­flansch. Für weitere Anforderungen, zum Beispiel einer bauseitigen Auf­kantung, ist er auch in vier­seitig abgekanteter Aus­führung erhältlich.

Eine zusätzlich große Er­leichterung für den Dachdecker ist es, wenn die komplette Licht­kuppel vormontiert auf die Bau­stelle geliefert wird. Das spart den Ver­arbeitern viel Zeit beim Ein­bau, verhindert Fehler bei der Montage und sorgt für ein schnelles Schließen der Dach­öffnung. Diesen Vorteil bieten beispiels­weise LAMILUX Licht­kuppeln. Die Produkte werden bereits komplett vormontiert in sicheren und umwelt­freundlichen Holzverschlägen angeliefert und garantieren eine anwender­freundliche Montage auf dem Dach.

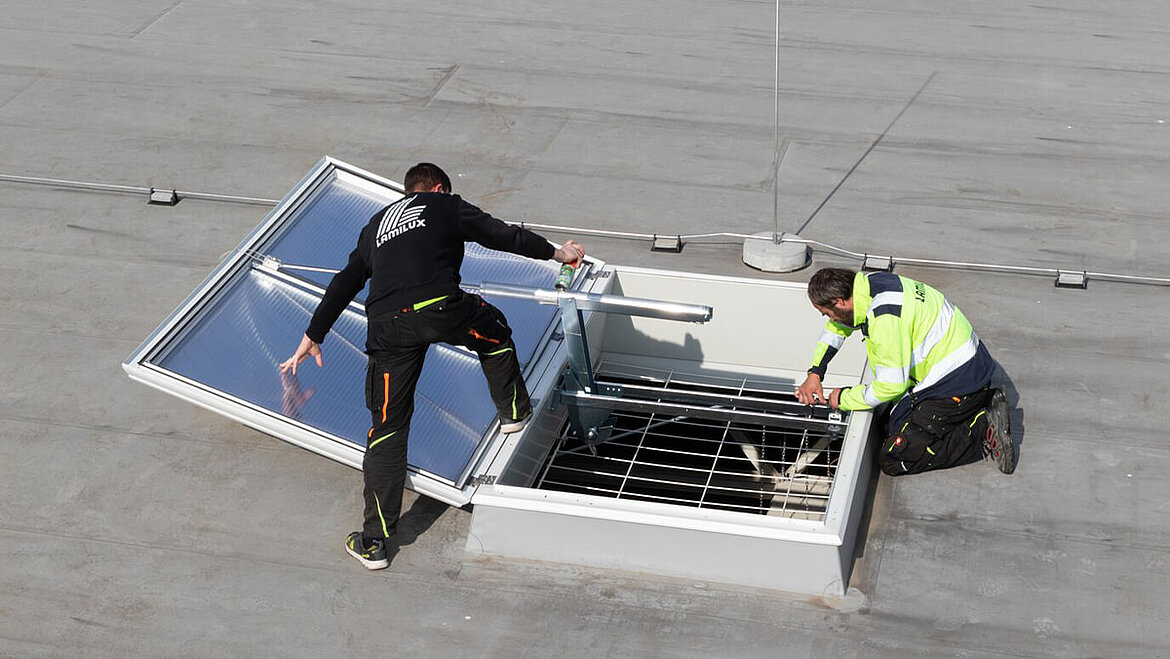

Neben guten Produkt­eigenschaften einer Licht­kuppel darf ein wichtiger Punkt nicht fehlen: Service für Sie. Um­fassende Beratung des Herstellers, schnelle und zu­verlässige Lieferung sowie kompetenter Service bei Reparaturen sprechen für sich. Am besten lassen Sie sich umfassend zu allen Faktoren beraten. Dafür gibt es Profis, die seit Jahr­zehnten auf die Konstruktion von Licht­kuppeln spezialisiert sind. Hier sollte der Fokus auf einer persönlichen Beratung liegen und schnellen Liefer­zeiten, die gewährleisten, dass ihr Wunsch­vorhaben für ihr Bauprojekt schnell in Wirklich­keit umgesetzt wird.

Höchsten Komfort und Service bietet Ihnen LAMILUX. Als Hersteller von Tageslicht­systemen sowie RWA-Anlagen und deren Steuerungs­technik, besitzen die Profis alle Kompetenzen, um Sie rund um die verschiedensten Varianten von Tages­lichtsystemen sowie integrierten Anlagen für den natürlichen Rauch- und Wärmeabzug und deren pneumatischer oder elektrischer Steuerungs­technik zu beraten. Höchste Service­qualität bedeutet schnelle und kompetente Beratung bei Ihnen vor Ort. Ein kompetenter Service rund um den Einsatz von Licht­kuppeln in Ihrem Bau­projekt erleichtert Ihre Arbeit und garantiert Lang­lebigkeit, Qualität und Zufrieden­heit.
